Z45T-10暗杆闸阀

产品说明

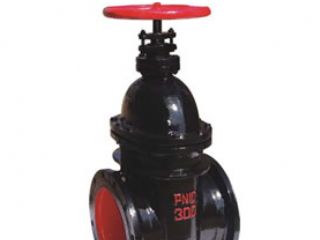

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀:手动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为青铜,公称压力 PN10~PN16,阀体材料为灰铸铁(Z45T-10)、球墨铸铁(Z45T-16Q)的闸阀。

产品性能参数

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
BSZ45T-10 10 1.0 ≤100
BSZ45T-16Q 16 1.6 ≤100

返回页首

产品零部件材料

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z45T-10 灰铸铁 铬不锈钢 铸铝青铜 O 形圈
Z4T5-16Q 球墨铸铁 铬不锈钢 铸铝青铜 O 形圈

返回页首

产品外形及结构尺寸

Z45T-10 型暗杆楔式单闸板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd H
50 178 165 125 102 4×Φ19 285
65 190 185 145 122 4×Φ19 305
80 203 200 160 138 8×Φ19 330
100 229 220 180 158 8×Φ19 405
125 254 250 210 188 8×Φ19 460
150 267 285 240 212 8×Φ23 506
200 292 340 295 268 8×Φ23 610
250 330 395 350 320 12×Φ23 730
300 356 445 400 370 12×Φ23 950

返回页首

Z45T-16Q 型暗杆楔式单闸板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd H
50 178 165 125 102 4×Φ19 285
65 190 185 145 122 4×Φ19 305
80 203 200 160 138 8×Φ19 330
100 229 220 180 158 8×Φ19 405
125 254 250 210 188 8×Φ19 460
150 267 285 240 212 8×Φ23 506
200 292 340 295 268 12×Φ23 610
250 330 405 355 320 12×Φ28 730
300 356 460 410 378 , 12×Φ28 950
350 381 520 470 438 16×Φ28 1125
400 406 582 525 490 16×Φ31 1200
450 432 640 585 550 20×Φ31 1320
500 457 715 650 610 20×Φ34 1410
600 508 840 770 725 20×Φ37 1500
700 610 910 840 795 24×Φ37 1700
800 660 1025 950 900 24×Φ40 1850
900 711 1125 1050 1000 28×Φ40 2250
1000 811 1255 1170 1115 28×Φ43 2400
